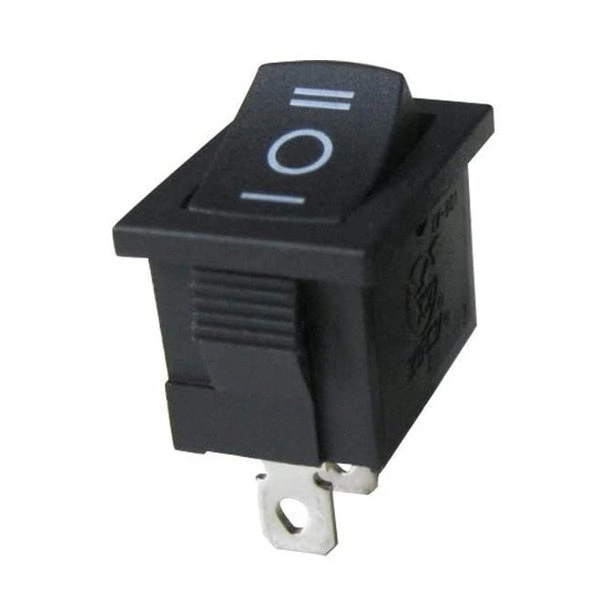

Przełącznik kołyskowy KCD1 20 x 15 mm – do prostego sterowania ON / OFF / ON

Ten przełącznik kołyskowy KCD1 3 PIN sprawdzi się tam, gdzie potrzebujesz wygodnego przełączania między dwoma pozycjami pracy z pozycją środkową OFF. To popularny format montażowy do obudów urządzeń, paneli sterujących, projektów DIY i napraw sprzętu warsztatowego. 🔧

Dzięki standardowym konektorom 4.8 mm możesz podłączyć przewody przez nasunięcie wsuwek lub przylutować je bezpośrednio do pinów. Ma kompaktowy rozmiar, więc łatwo dopasować go do typowych wycięć panelowych 19 x 12 mm.

Do czego można go użyć?

ON / OFF / ON oznacza, że przełącznik ma dwa aktywne położenia skrajne oraz pozycję środkową wyłączoną. W praktyce przydaje się m.in. do:

• przełączania między dwoma trybami pracy urządzenia,
• sterowania dwoma obwodami w prostych układach,
• paneli DIY w warsztacie i elektronice użytkowej,
• napraw i wymiany zużytego przełącznika w sprzęcie,
• obudów sterowniczych, zasilaczy i prostych projektów domowych 🏠.

To dobry wybór, jeśli szukasz przełącznika klawiszowego 3 PIN do panelu i zależy Ci na klasycznym, mechanicznym przełączaniu bez funkcji chwilowej.

Jak działa ten przełącznik?

Model KCD1 jest przełącznikiem bistabilnym, czyli po przełączeniu pozostaje w wybranej pozycji. Nie wraca samoczynnie jak przycisk chwilowy.

Układ pracy:

• górna pozycja – ON
• środkowa pozycja – OFF
• dolna pozycja – ON

To rozwiązanie wygodne tam, gdzie użytkownik chce szybko wybrać jedną z dwóch funkcji albo całkowicie odłączyć zasilanie obwodu. ⚙️

Najważniejsze cechy w praktyce 💡

• 3 piny – prosty montaż i podłączenie w wielu popularnych aplikacjach,
• złącza 4.8 mm – kompatybilne z typowymi konektorami wsuwanymi,
• otwór montażowy 19 x 12 mm – pasuje do standardowych wycięć panelowych,
• kompaktowa obudowa 20 x 15 mm – łatwiejsze dopasowanie do małych paneli,
• kolor czarny – neutralny wygląd do urządzeń technicznych i DIY,
• obciążalność 6 A / 250 V AC oraz 10 A / 125 V AC – do typowych zastosowań sieciowych i sterowniczych.

Na co zwrócić uwagę przed zakupem? 🚨

To produkt techniczny, więc przed wymianą lub montażem sprawdź kilka rzeczy:

• rodzaj działania – ten model pracuje w układzie ON / OFF / ON, a nie ON / ON ani ON / OFF,
• liczbę pinów – tutaj są 3 piny, więc nie zastąpi każdego przełącznika 2 PIN lub 6 PIN,
• wymiar otworu montażowego – wymagany otwór to około 19 x 12 mm,
• rodzaj podłączenia – złącza są przystosowane do konektorów 4.8 mm lub lutowania,
• parametry prądowo-napięciowe – nie przekraczaj wartości znamionowych.

Jeśli wymieniasz stary przełącznik, porównaj nie tylko rozmiar, ale też schemat pracy i układ styków. To najczęstszy powód błędnego zakupu. ❓

Montaż i podłączenie 🔌

Przełącznik jest przeznaczony do montażu panelowego. Osadza się go w przygotowanym otworze, a boczne zaczepy stabilizują element w obudowie.

Podłączenie można wykonać na dwa sposoby:

• przez nasunięcie konektorów 4.8 mm,
• przez przylutowanie przewodów do wyprowadzeń.

Przed podłączeniem zawsze warto sprawdzić układ pinów miernikiem lub dokumentacją własnego urządzenia, szczególnie przy wymianie starego elementu. 🛠️

Jeśli przełącznik ma pracować przy napięciu sieciowym 230 V AC, montaż powinien wykonać osoba mająca odpowiednie doświadczenie. Błędne podłączenie może uszkodzić urządzenie lub stwarzać zagrożenie porażeniem.

Specyfikacja techniczna 📏

Nazwa modelu	KCD1
Typ	przełącznik kołyskowy, bistabilny
Sposób przełączania	ON / OFF / ON
Rodzaj styku	DPST
Liczba pinów	3 PIN
Złącza	4.8 mm
Wymiary zewnętrzne	20 x 15 mm
Otwór montażowy	19 x 12 mm
Parametry pracy	6 A / 250 V AC, 10 A / 125 V AC
Kolor	czarny
Materiał	plastik
Waga	5 g

Kompatybilność i zastosowanie

Ten przełącznik klawiszowy KCD1 będzie odpowiedni, jeśli szukasz elementu o zbliżonych parametrach mechanicznych i elektrycznych do:

• małych paneli sterujących,
• obudów urządzeń z wycięciem 19 x 12 mm,
• układów wykorzystujących wsuwki 4.8 mm,
• projektów, gdzie potrzebny jest przełącznik 3 PIN ON / OFF / ON.

Nie należy zakładać zgodności wyłącznie po wyglądzie. W podobnych obudowach występują też przełączniki o innym układzie styków, innej liczbie pinów albo innym sposobie działania.

FAQ

Nie. To przełącznik ON / OFF / ON, czyli ma dwa położenia aktywne i środkową pozycję wyłączoną.

Nie zawsze. Można użyć konektorów 4.8 mm albo przylutować przewody bezpośrednio do pinów.

Tak, producent podaje 6 A / 250 V AC. Trzeba jednak zachować zgodność z parametrami obwodu i zasadami bezpiecznego montażu. 🔌

Nie zawsze. Kluczowy jest otwór montażowy 19 x 12 mm oraz sposób zatrzaskowego osadzenia w panelu.

Zawartość zestawu 📦

• 1 x przełącznik kołyskowy KCD1 20 x 15 mm, ON / OFF / ON, 3 PIN
