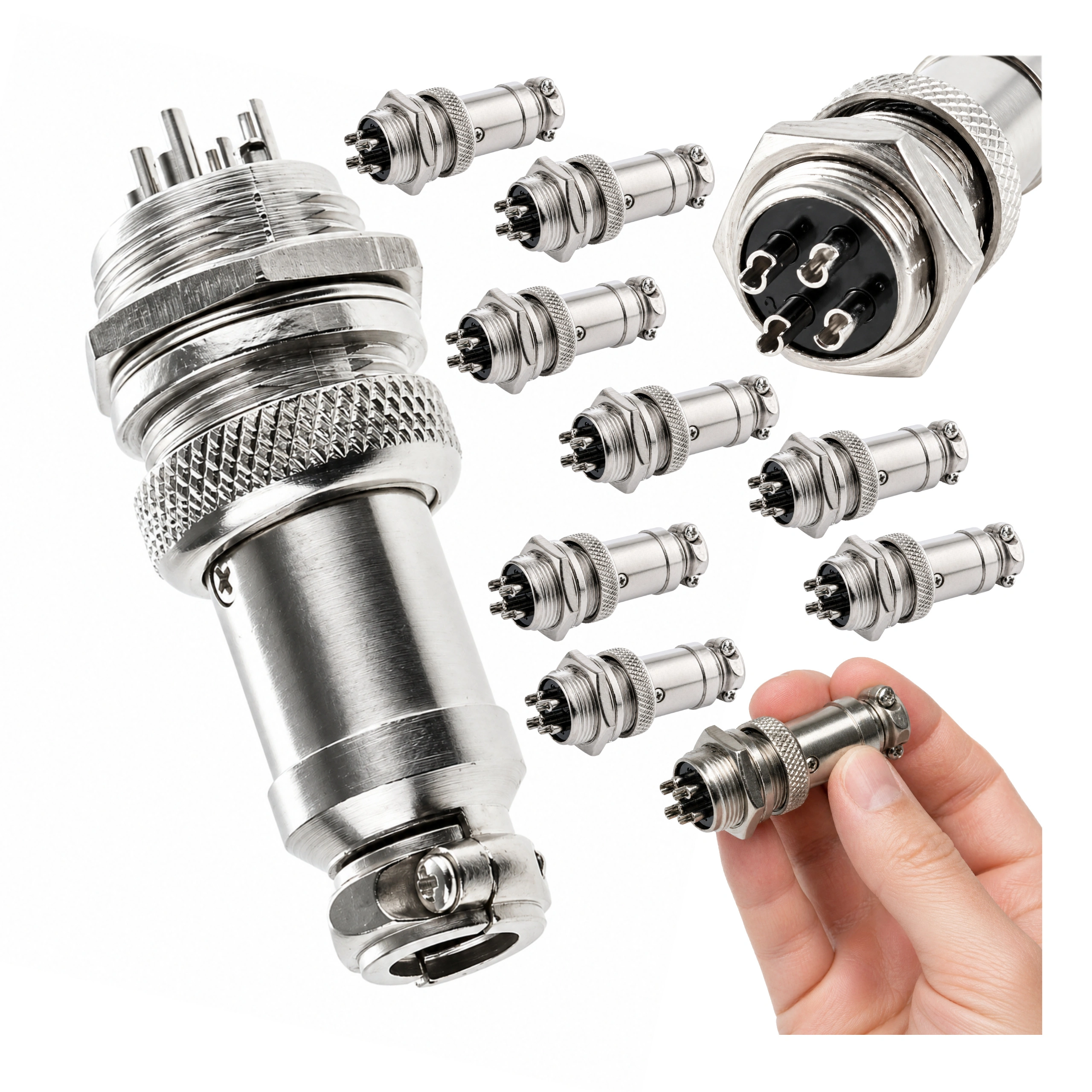

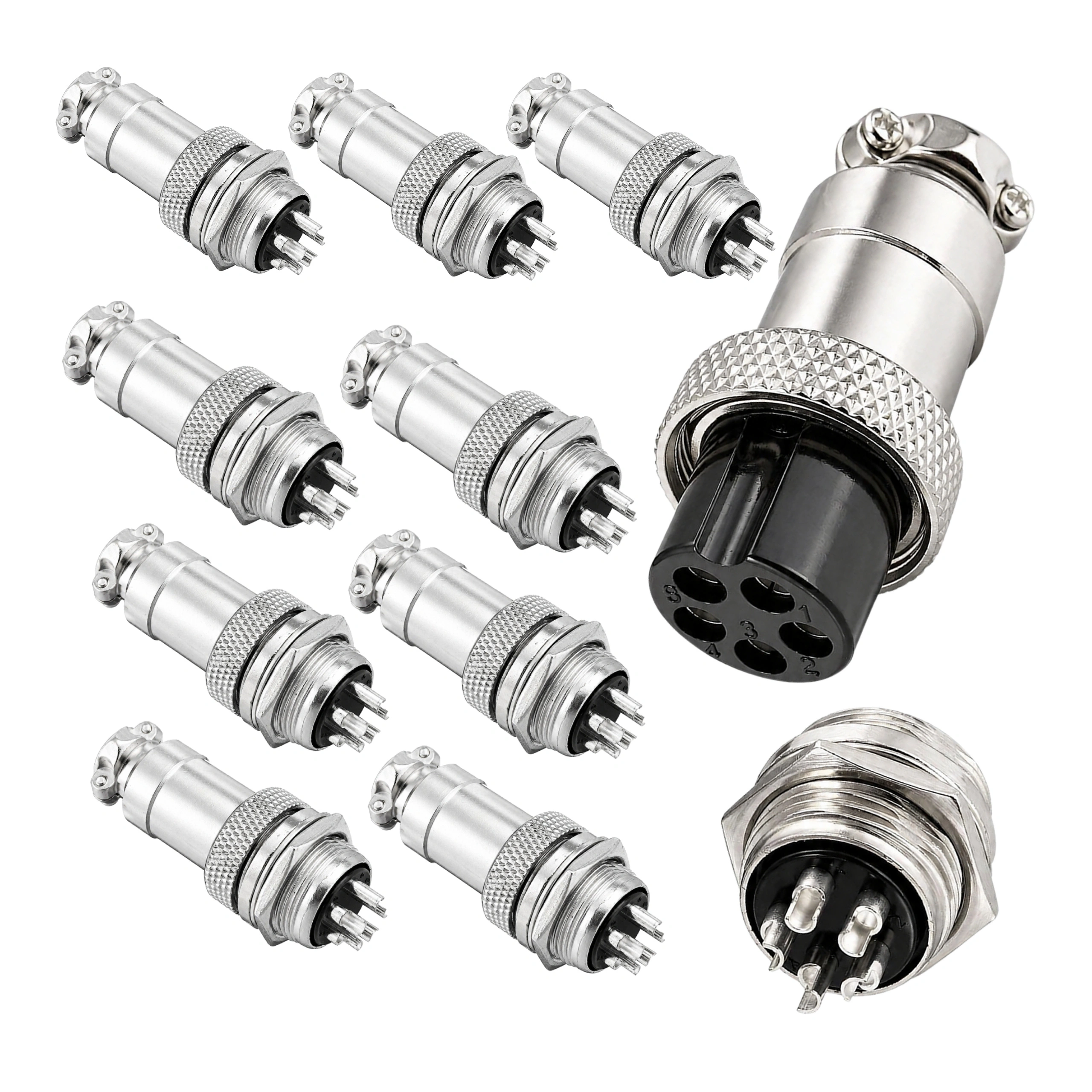

GX16 4-PIN – 10 kompletów do pewnych połączeń przewodowych 🔌

Jeśli szukasz metalowego złącza do urządzeń, obudów, instalacji technicznych lub własnych projektów DIY, ten zestaw GX16 4-PIN sprawdzi się tam, gdzie liczy się stabilne połączenie i łatwe rozłączanie.

W komplecie otrzymujesz 10 zestawów: wtyk + gniazdo. To praktyczny wybór do serwisu, produkcji małoseryjnej, warsztatu i modernizacji sprzętu.

Do czego można użyć tego złącza? ⚙️

Złącza typu GX16 są często wybierane do połączeń sygnałowych i zasilających w urządzeniach technicznych. W praktyce sprawdzają się m.in. w:

• systemach pomiarowych i kontrolnych,
• urządzeniach warsztatowych i serwisowych,
• elektronice DIY oraz obudowach projektowych,
• sprzęcie audio / wideo,
• panelach sterowniczych i prostych instalacjach technicznych.

4 piny pozwalają prowadzić kilka żył w jednym złączu, co ułatwia wykonanie uporządkowanego i rozłączalnego połączenia.

Co dostajesz w zestawie? 📦

Ten wariant zawiera 10 kompletów, a każdy komplet obejmuje:

• 1 x wtyk GX16 4-PIN,
• 1 x gniazdo GX16 4-PIN.

To wygodne rozwiązanie, gdy budujesz kilka urządzeń, przygotowujesz serię przewodów lub chcesz mieć zapas do serwisu.

Najważniejsze cechy w praktyce

• Standard GX16 – popularny format używany w wielu urządzeniach i projektach.
• 4 piny – do przesyłu kilku linii sygnałowych lub zasilających.
• Połączenie skręcane – po dokręceniu wtyk nie wysuwa się przypadkowo.
• Metalowa obudowa – lepsza odporność mechaniczna przy codziennym użytkowaniu.
• Montaż przewodowy + gniazdo panelowe – dobre rozwiązanie do obudów i urządzeń.
• Zestaw 10 sztuk – opłacalny przy większej liczbie połączeń.

Jak działa złącze GX16? 🔧

Gniazdo montujesz w obudowie lub panelu, a przewody lutujesz do pinów. Wtyk łączysz z przewodem po drugiej stronie instalacji. Po wsunięciu wtyku do gniazda całość skręca się gwintowanym pierścieniem, dzięki czemu połączenie jest stabilniejsze niż w zwykłych złączach wciskanych.

To szczególnie przydatne tam, gdzie urządzenie bywa przenoszone, przewód jest często podłączany albo istnieje ryzyko poluzowania połączenia.

Kompatybilność – na co zwrócić uwagę przed zakupem ❗

Aby uniknąć pomyłki, sprawdź 3 rzeczy:

• Typ złącza: GX16
• Liczba pinów: 4
• Średnica gwintu: 16 mm

To ważne, ponieważ złącza GX występują w różnych wersjach, np. z inną liczbą pinów. Nawet jeśli z zewnątrz wyglądają podobnie, GX16 4-PIN nie będzie pasować do wariantów 2-, 3-, 5- lub 6-pinowych.

Montaż i użytkowanie 🛠️

• przygotuj przewód i odizoluj żyły,
• przylutuj przewody do odpowiednich pinów,
• zamontuj gniazdo w panelu lub obudowie,
• skręć obudowę złącza,
• połącz wtyk z gniazdem i dokręć pierścień.

• Przed lutowaniem oznacz przewody, aby nie pomylić kolejności pinów.
• Nie przeciążaj złącza ponad parametry znamionowe.
• Po montażu sprawdź ciągłość połączeń miernikiem.
• Przy częstym rozłączaniu nie dokręcaj zbyt mocno – wystarczy pewne skręcenie.

Bezpieczeństwo i ograniczenia 🚨

To złącze należy dobierać zgodnie z parametrami instalacji. Producent podaje:

• napięcie znamionowe: 220 V,
• maksymalny prąd: 2 A,
• napięcie maksymalne: 250 V AC.

Przed użyciem upewnij się, że obciążenie, sposób montażu i warunki pracy są zgodne z wymaganiami Twojego urządzenia. W zastosowaniach wymagających szczelności lub pracy na zewnątrz sprawdź, czy dany projekt nie wymaga złącza o określonej klasie IP — tutaj taka informacja nie została podana.

Specyfikacja techniczna 📏

Typ złącza	GX16
Liczba pinów	4
Napięcie znamionowe	220 V
Maksymalny prąd	2 A
Napięcie maksymalne	250 V AC
Średnica gwintu	16 mm
Długość	ok. 45 mm
Materiał	metal
Kolor	srebrny
Waga	ok. 22 g
Ilość w zestawie	10 kompletów (wtyk + gniazdo)

W praktyce – kiedy ten zestaw ma sens? 💡

Ten wariant warto wybrać, jeśli:

• tworzysz kilka takich samych przewodów lub urządzeń,
• wykonujesz instalację z wieloma punktami podłączenia,
• potrzebujesz zapasu złączy do serwisu,
• szukasz standardowego rozwiązania do panelu i przewodu.

Do pojedynczego projektu wystarczy zwykle 1 komplet, ale przy pracy warsztatowej lub produkcyjnej opakowanie 10 sztuk oszczędza czas i ułatwia zachowanie jednego standardu połączeń.

FAQ – najczęstsze pytania ❓

Tak. Każdy komplet zawiera wtyk oraz gniazdo GX16 4-PIN.

Tak, to jedno z typowych zastosowań tego standardu. Złącze bywa używane w urządzeniach technicznych, pomiarowych i sterujących.

Tak. Po podłączeniu wtyk jest zabezpieczany gwintowanym pierścieniem.

Nie. Musi zgadzać się nie tylko średnica serii GX16, ale także liczba pinów – 4.

Należy trzymać się parametrów producenta: maksymalnie 2 A. Jeśli aplikacja wymaga większego obciążenia, trzeba dobrać inne złącze.

10x Złącze Przemysłowe GX16 4-PIN to praktyczny zestaw do budowy i serwisu urządzeń, gdzie liczy się czytelny montaż, pewne skręcane połączenie i zgodność ze standardem GX16.
